Nguyên lý hoạt động máy đo kích thước 3 chiều

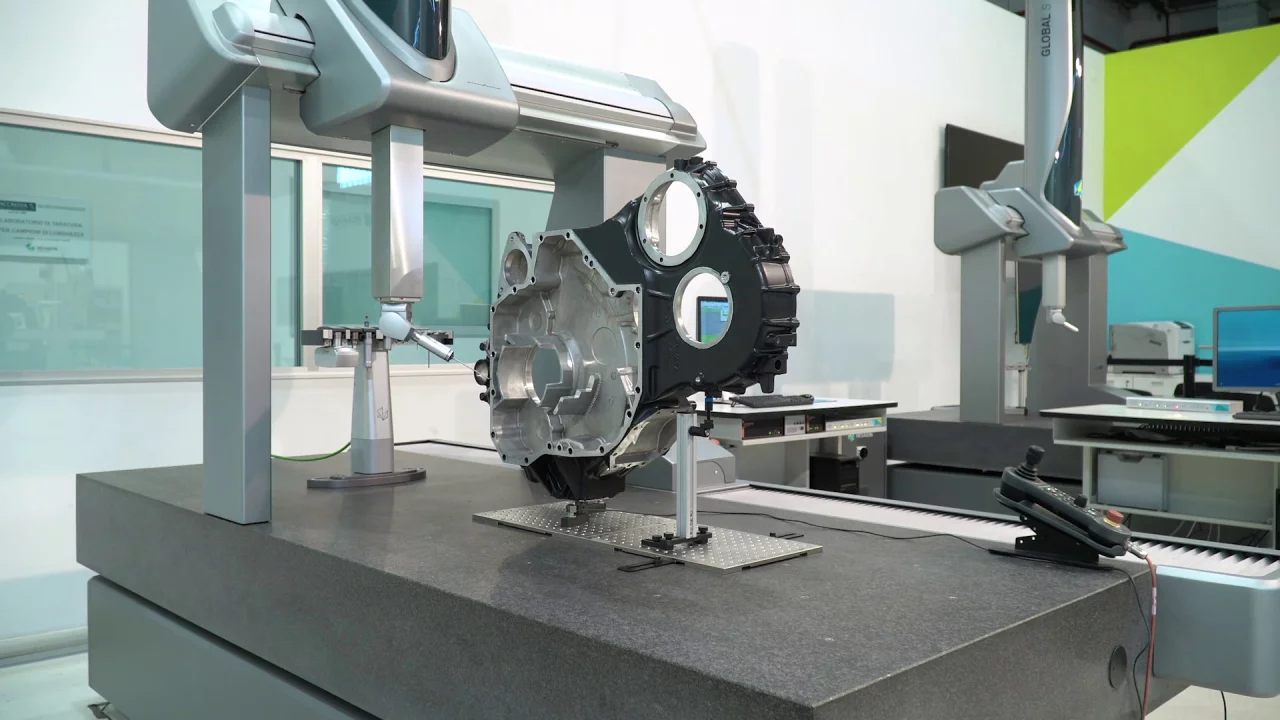

máy đo kích thước 3 chiều thực chất chính là máy đo tọa độ 3 chiều (CMM – Coordinate Measuring Machine), dùng để đo và kiểm tra kích thước, hình dạng, vị trí của chi tiết cơ khí trong không gian 3D với độ chính xác rất cao.

1. Nguyên lý hoạt động

Máy có 3 trục X – Y – Z di chuyển đầu đo để lấy tọa độ điểm trên bề mặt chi tiết.

Phần mềm sẽ tính toán các kích thước (dài, rộng, cao), hình dạng (độ tròn, độ song song, độ vuông góc…), vị trí lỗ và biên dạng dựa trên dữ liệu này.

Có thể so sánh kết quả với bản vẽ CAD để phát hiện sai lệch.

2. Cấu tạo chính

Khung & bàn máy: Vật liệu ổn định (thường là đá granite) để đảm bảo độ chính xác.

Đầu đo:

• Tiếp xúc: Touch trigger, scanning probe.
• Không tiếp xúc: Laser, camera quang học.

Hệ thống điều khiển: Ghi nhận và xử lý tín hiệu.

Phần mềm đo: Lập trình đo tự động, phân tích dữ liệu, xuất báo cáo.

3. Ứng dụng

• Kiểm tra kích thước của chi tiết cơ khí, khuôn, bánh răng, cánh quạt.
• máy scan 3d Đo hàng loạt sản phẩm để kiểm soát chất lượng (QC).
• Đo biên dạng phức tạp mà dụng cụ đo truyền thống khó thực hiện.
• Thiết kế ngược khi cần tạo mô hình CAD từ sản phẩm thực tế.

4. Ưu điểm

• Độ chính xác rất cao (±0.001–0.005 mm).
• Đo được chi tiết phức tạp, nhiều bề mặt cong.
• Có thể lập trình đo tự động → tiết kiệm thời gian kiểm tra.
