Phân loại máy đo 3D
18
Th6
Th6
Máy đo 3 chiều (3d cmm– Coordinate Measuring Machine) được phân loại dựa trên cấu trúc cơ khí, nguyên lý hoạt động và kiểu đầu đo. Dưới đây là các phân loại phổ biến nhất:
Phân loại theo cấu trúc cơ khí
| Loại máy | Đặc điểm | Ứng dụng |
|---|---|---|

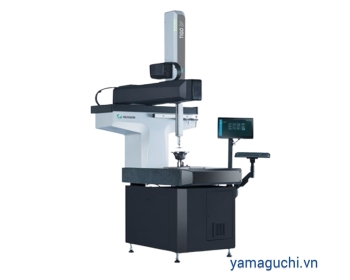

| Kiểu cầu (Bridge Type) | Thiết kế dạng cầu, đầu đo di chuyển theo trục X, Y, Z. Phổ biến nhất hiện nay. | Gia công cơ khí, khuôn mẫu, chi tiết chính xác |
| Kiểu tay đòn (Cantilever Type) | Chỉ một bên gắn cố định, đầu đo dễ tiếp cận. Dễ lắp đặt, phù hợp chi tiết nhỏ. | Kiểm tra nhanh, phòng đo kiểm |
| Kiểu dạng cột (Column Type) | Bàn di chuyển, cột đứng cố định hoặc ngược lại. Thiết kế đơn giản. | Kiểm tra chi tiết vừa và nhỏ |
| Kiểu giàn (Gantry Type) | Máy lớn, thường đặt cố định dưới sàn. Có thể đo chi tiết kích thước rất lớn. | Hàng không, ô tô, khuôn đúc cỡ lớn |
| Kiểu ngang (Horizontal Arm Type) | lập trình máy đo cmm Tay đo nằm ngang, thuận tiện cho chi tiết cao hoặc dài. | Ngành ô tô, máy nén, đo thân xe |
